曲軸、盤類和環類鍛件探傷

來源:時代集團 發布日期:2012-09-20 09:45:23

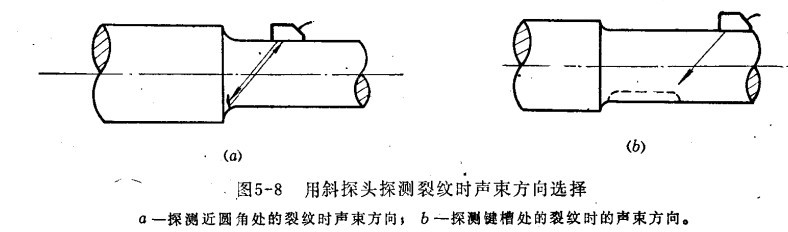

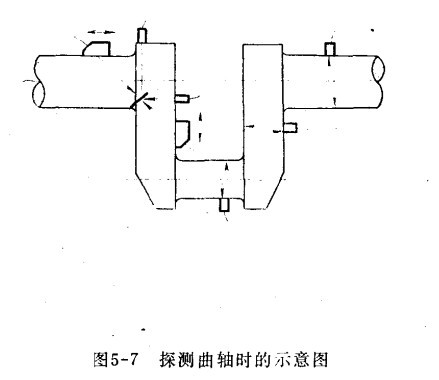

  曲軸的探測 曲軸的探測以直探頭為主,一般在主軸頸、曲柄銷及扇板上進行。必要時,可用斜探頭做輔助探測,如下圖1,用斜探頭探測近軸頸過度區圓角處或軸鍵槽處的裂紋時,應注意選擇聲束的入射方向,如圖2。探測時還應注意油孔反射波與缺陷波的區別。

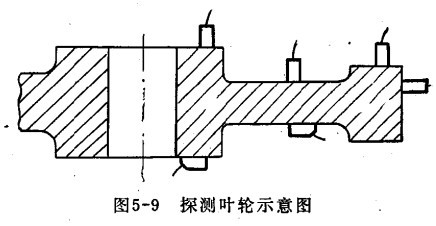

  (二)盤類鍛件的探傷 盤類鍛件(如汽輪機葉輪)是在高溫、高壓、高速下工作的,不允許存在白點、裂紋等缺陷。需探測的葉輪表面光潔度不應低于?6,超聲波探傷儀探測部位應以缺陷集中且承受應力最大的輪殼為主。葉輪中的缺陷多垂直于鍛壓方向,故應以鍛壓方向垂直的端面作為主要探測面。探測時,以直探頭為主。直探頭探測能有效的發現平行于探測面的缺陷。同時,可用斜探頭(或直探頭在葉輪外圓周上)探測與葉輪端面垂直或傾斜的缺陷,如下圖所示。

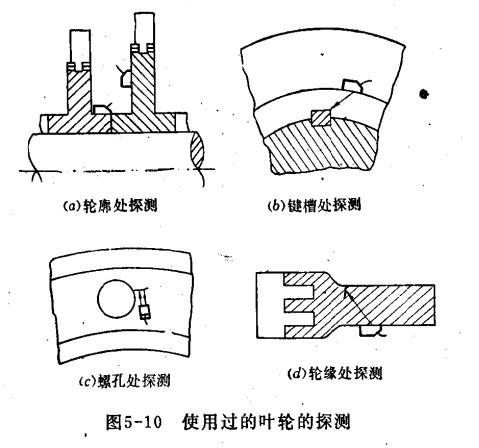

  使用過的葉輪,主要是發現疲勞裂紋。因此探傷儀探測區域應選擇承受應力最大的部位,如輪殼,鍵槽,螺紋孔以及輪面與輪緣的過渡區域的截面等,如下圖示,用斜探頭在輪殼外圓上探測時,可發現輪殼內的徑向缺陷和鍵槽處的缺陷。當探頭主聲束射至鍵槽時,則出現強烈的鍵槽反射波,找到鍵槽反射波后,將探頭繼續向前移動,若在鍵槽反射波的附近出現反射波時,則鍵槽處存在裂紋。

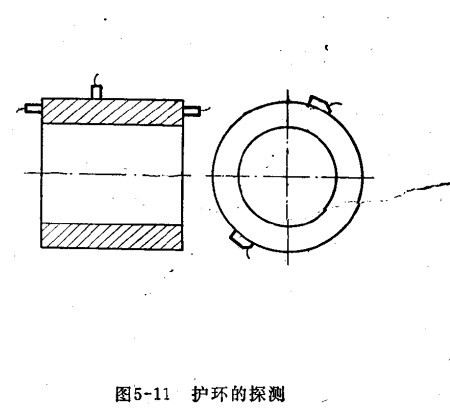

  環形鍛件(如發電機護環)中的缺陷具有各種方向,探測時,應由不通過方向分別用直探頭和斜探頭進行。用直探頭在護環的外圓表面進行周向探測,以發現護環內大部分缺陷,必要時,還應在端面進行探測。為發現裂紋,可用斜探頭(30°,40°)從護環外圓表面作周向和軸向探測,如下圖所示,使用過的護環,主要用斜探頭探測其內外表面的裂紋,對通風孔邊緣的裂紋尚可用表面波探測。
