角焊、點焊探傷

來源:時代集團 發布日期:2012-09-24 09:20:42

  角焊縫主要有T型焊縫、搭接焊縫及接管焊縫等形式。

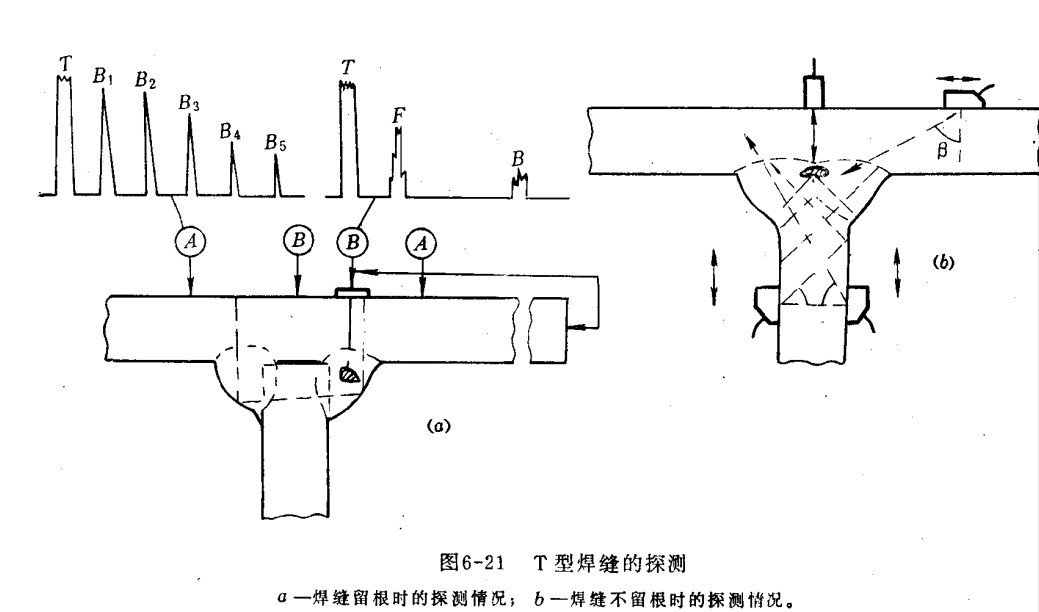

  一、T型焊縫探傷 T型焊縫探傷有兩種形式:其一為面板與腹板鏈接處的中間部分不需要焊透,只在兩角處焊接。其二為面板與腹板連接處全部焊透,這兩種焊縫分別可用直探頭及斜探頭探傷。

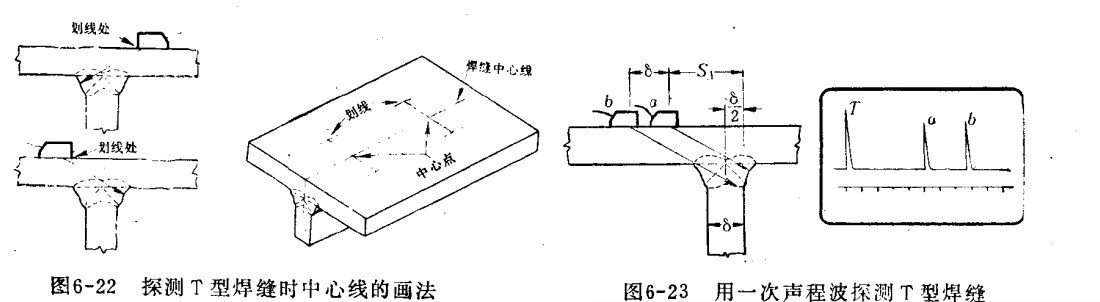

  實際探測中,只要條件(探測面)允許,一般都以面板為探測面,用橫波探測。探測時,首先在面板上定出焊縫中心線的位置。中心線的定位方法是先將探頭在焊縫一側移動,得到從焊角反射一次聲程波位置,然后探頭在焊縫另一側移動,也得到從焊角反射的一次聲程波位置(兩側的反射波在熒光屏上的位置相同),兩探頭距離的中心點,即為探頭的中點,由二個中心點,即可畫出焊縫的中心線。

  探傷時,斜探頭從一次聲程的a位置到b位置,移動的距離等于腹板厚度,在熒光屏上出現a波及b波。探傷儀探頭在焊縫中心線兩側分別從a移動到b時,若在a波與b波之間出現發射波,則一般為缺陷波。用斜探頭沿中心線移動(聲束方向與中心線平行),可探測橫向缺陷。

  當探頭沿中心線方向移動探測橫向缺陷時,一般不應有反射波,如有反射波則基本上是缺陷波,但當腹板較薄或探頭移動有偏轉時,也會出現焊縫增強量反射波,應注意區別。
