產(chǎn)品分類
技術(shù)常識
- 超聲波硬度計(jì)核心優(yōu)勢和使用注意事項(xiàng)[2024/09/19]
- 金屬探傷儀[2024/09/19]
- 維氏硬度試驗(yàn)的分類和試驗(yàn)力選擇[2020/06/09]
- 洛氏硬度、布氏硬度等硬度對照表和換算方法[2020/06/09]
- 金屬材料硬度基礎(chǔ)知識[2020/06/09]
聯(lián)系方式
銷售熱線：
座機(jī)： 010-62971700
手機(jī)：1800-117-9319
郵 箱：shidaiyiqi@bjtimely.com.cn
郵 箱：shidaiyiqi@bjtimely.com.cn
號(2).jpg)
時(shí)代儀器官方微信（shidaiyiqi）
產(chǎn)品中心

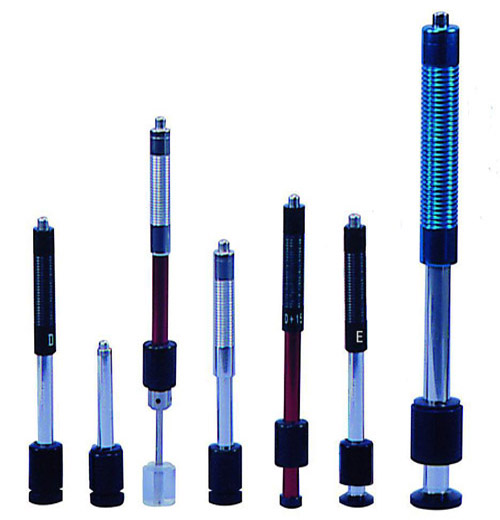

里氏硬度計(jì)的七種沖擊裝置
產(chǎn)品名稱：里氏硬度計(jì)的七種沖擊裝置
上架時(shí)間：2014.2.18
品牌名稱：時(shí)代
售前咨詢： 400-860-1787
產(chǎn)品優(yōu)勢：
• 全國博士后流動(dòng)站
• 國內(nèi)外市場占有率高
企業(yè)優(yōu)勢：
• 通過ISO-9000標(biāo)準(zhǔn)認(rèn)證
• 國內(nèi)先進(jìn)的儀器制造企業(yè)
參數(shù)(2).jpg){kind=small}
沖擊裝置技術(shù)參數(shù)一覽
| 異型沖擊裝置 | DC（D）/DL | D+15 | C | G | E（需進(jìn)口） | |||||
| 沖擊能量 沖擊體質(zhì)量 | 11mJ 5.5g/7.2g | 11mJ 7.8g | 2.7mJ 3.0g | 90mJ 20.0g | 11mJ 5.5g | |||||
| 球頭硬度: 球頭直徑: 球頭材料: | 1600HV 3mm 碳化鎢 | 1600HV 3mm 碳化鎢 | 1600HV 3mm 碳化鎢 | 1600HV 5mm 碳化鎢 | 5000HV 3mm 金剛石 | |||||
| 沖擊裝置直徑: 沖擊裝置長度: 沖擊裝置重量: | 20mm 86(147)/ 75mm 50g | 20mm 162mm 80g | 20mm 141mm 75g | 30mm 254mm 250g | 20mm 155mm 80g | |||||
| 試件最大硬度 | 940HV | 940HV | 1000HV | 650HB | 1200HV | |||||
| 試件表面平均粗糙度Ra: | 1.6μm | 1.6μm | 0.4μm | 6.3μm | 1.6μm | |||||
| 試件最小重量: 可直接測量 需穩(wěn)定支撐 需密實(shí)耦合 | >5kg 2～5kg 0.05～2kg | >5kg 2～5kg 0.05～2kg | >1.5kg 0.5～1.5kg 0.02～0.5kg | >15kg 5～15kg 0.5～5kg | >5kg 2～5kg 0.05～2kg | |||||
| 試件最小厚度 密實(shí)耦合 硬化層最小深度 | 5mm ≥0.8mm | 5mm ≥0.8mm | 1mm ≥0.2mm | 10mm ≥1.2mm | 5mm ≥0.8mm | |||||
| 球頭壓痕尺寸 | ||||||||||
| 硬度300HV時(shí) | 壓痕直徑 壓痕深度 | 0.54mm 24μm | 0.54mm 24μm | 0.38mm 12μm | 1.03mm 53μm | 0.54mm 24μm | ||||
| 硬度600HV時(shí) | 壓痕直徑 壓痕深度 | 0.54mm 17μm | 0.54mm 17μm | 0.32mm 8μm | 0.90mm 41μm | 0.54mm 17μm | ||||
| 硬度800HV時(shí) | 壓痕直徑 壓痕深度 | 0.35mm 10μm | 0.35mm 10μm | 0.35mm 7μm | -- -- | 0.35mm 10μm | ||||
| 沖擊裝置適用范圍 | DC型測量孔或園柱筒內(nèi);DL型測量細(xì)長窄槽或孔 | D+15型測量溝槽或凹入的表面 | C型測量小輕薄部件及表面硬化層。 | G型測量大厚重及表面較粗糙的鑄鍛件 | E型測量硬度極高材料 | |||||
